Базовая градуировочная зависимость: что это и зачем проверять

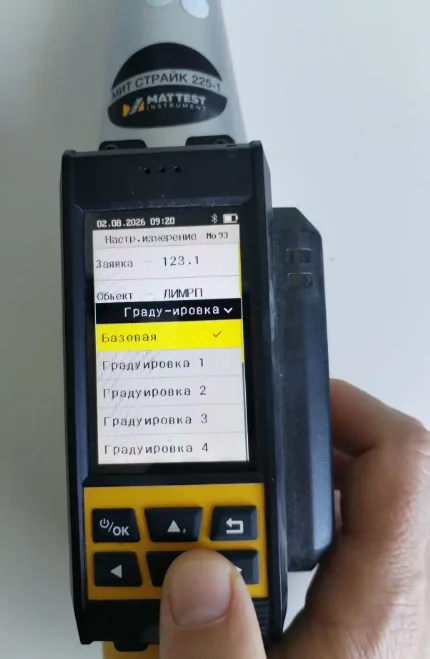

Большинство современных приборов неразрушающего контроля бетона имеют базовые (заводские) градировочные зависимости между косвенным показателем прибора и прочностью бетона. Базовая градировочная зависимость МИТ СТРАЙК 225-1 — это заводская градировочная зависимость между величиной отскока бойка и прочностью тяжёлого бетона. Эта зависимость имеет логарифмическую форму, зашита в прибор и не может быть изменена пользователем.
ГОСТ 22690-2015 (п. 6.1.10) не запрещает пользоваться такими заводскими градировочными зависимостями, установленными для бетона, отличающегося от испытуемого, без привязки к конкретным условиям, но только для получения ориентировочных значений прочности.
МИТ СТРАЙК 225-1 обещал нам высокую точность результатов своих измерений. Мы, лаборанты, на слово не верим. Поэтому лаборатория ООО «МАТТЕСТ», вооружившись Приложением Ж (ГОСТ 22690-2015), отправились в многомесячные производственные испытания. Результаты нашего «тест-драйва» базовой градуировочной зависимости МИТ СТРАЙК 225-1 приводим ниже.
Некоторые значения измерений мы уже приводили в статье «От револьвера до МИТ СТРАЙК: история развития механических методов контроля». С видео по испытаниям вы можете ознакомиться на странице прибора МИТ СТРАЙК 225-1 в блоке «Видео, фото и статьи».
Условия параллельных испытаний
Таблица 1 является сводной таблицей параллельных испытаний косвенным методом упругого отскока (МИТ СТРАЙК 225-1) и прямым неразрушающим методом отрыва со скалыванием (ОНИКС-ОС). Мы проводили испытания в зимне-весенне-летний период, поэтому температура окружающей среды и поверхности бетона варьировалась в пределах от 0 °C до 43 °C. Влажность окружающей среды также изменялась в больших диапазонах, характерных для прибрежных, горных и степных городов Крыма и Краснодарского края.
В качестве объекта контроля выступал тяжёлый бетон:
- возраст от 7 суток до 3 месяцев;
- проектный класс бетона: от В20 до В35;
- крупный заполнитель — гравий и щебень с максимальным размером зерен до 40 мм из осадочных и магматических горных пород;
- мелкий заполнитель — всевозможные местные пески (кварцевые, морские, из отсевов дробления) во всем диапазоне модулей крупности;
- вяжущее — ПЦ и ШПЦ различных марок;
- модифицирующие добавки — пластификаторы, водоредуцирующие, стабилизирующие, противоморозные и комплексные добавки, применяемые в зависимости от температуры окружающей среды в период затвердевания бетонной смеси.
Таблица 1. Сводная таблица результатов испытаний
| Проектный класс бетона, Внорм | Возраст бетона, сут | Прочность по ОНИКС-ОС, Rос, МПа | Прочность по СТРАЙК 225-1, Rкосв, МПа | Кс = Rос / Rкосв |
|---|---|---|---|---|
| 35 | 77 | 43,2 | 42,6 | 1,01 |
| 35 | 77 | 45,6 | 43,1 | 1,06 |
| 35 | 8 | 36,3 | 36,1 | 1,01 |
| 30 | 17 | 34,2 | 33,61 | 1,02 |
| 25 | 19 | 28,3 | 31,2 | 0,91 |
| 25 | 10 | 30,3 | 31,9 | 0,95 |
| 25 | 10 | 31,4 | 30,8 | 1,02 |
| 25 | 10 | 31,3 | 32,2 | 0,97 |
| 35 | 30 | 42,1 | 36,2 | 1,16 |
| 25 | 30 | 35,3 | 35,4 | 1,00 |
| 25 | 30 | 34,2 | 36,9 | 0,93 |
| 25 | 30 | 36,1 | 37,7 | 0,96 |
| 20 | 30 | 32,4 | 34,7 | 0,93 |
| 20 | 30 | 29,9 | 33,7 | 0,89 |
| 20 | 45 | 28,8 | 25,9 | 1,11 |
| 25 | 45 | 32,7 | 32,6 | 1,00 |
| 30 | 28 | 40,5 | 39,1 | 1,04 |
| 30 | 28 | 37,8 | 35,2 | 1,07 |
| 30 | 28 | 38,9 | 38,7 | 1,01 |
| 30 | 28 | 37,3 | 35,5 | 1,05 |
| 25 | 14 | 35,7 | 37,1 | 0,96 |
| 25 | 14 | 34,8 | 36,2 | 0,96 |
| 25 | 14 | 37,9 | 32,2 | 1,18 |
| 25 | 14 | 39,7 | 39,9 | 0,99 |
| 25 | 14 | 34,8 | 36,7 | 0,95 |
| 30 | 28 | 38,5 | 38,9 | 0,99 |
| 30 | 28 | 28,9 | 29,1 | 0,99 |
| 30 | 28 | 39,7 | 41,9 | 0,95 |
| 30 | 62 | 38,4 | 37,5 | 1,02 |
| 30 | 62 | 37,7 | 38,2 | 0,99 |
| 30 | 62 | 38,3 | 38,3 | 1,00 |
| 25 | 60 | 33,3 | 32,9 | 1,01 |
| 25 | 60 | 33,7 | 32,1 | 1,05 |
| 25 | 60 | 34,8 | 36,2 | 0,96 |
Анализ результатов
Анализ полученных результатов измерений МИТ СТРАЙК 225-1 показал следующее:

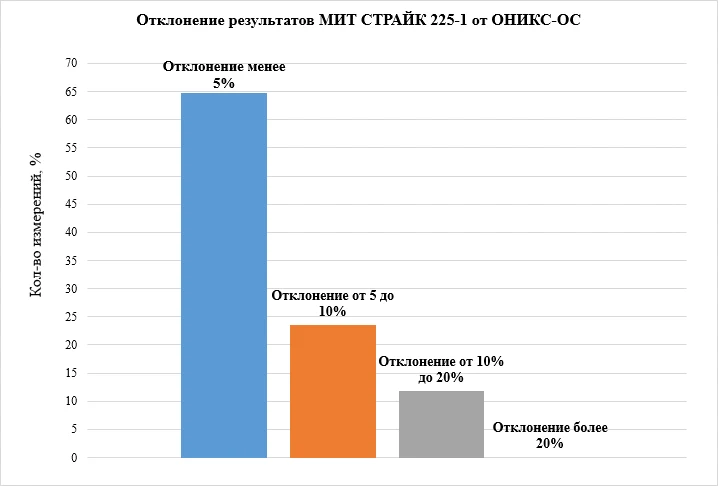

- Диапазон фактических Кс составил от 0,89 до 1,18.
- 65% измерений попали в диапазон Кс от 0,95 до 1,05.
- 24% измерений оказались с отклонением значений от ОНИКС-ОС — от 5 до 10%.
- 12% измерений оказались с отклонением значений от ОНИКС-ОС — от 10 до 20%.
- Измерений с погрешностью более 20% вообще не оказалось.
Средний коэффициент совпадения для всей выборки результатов параллельных испытаний «МИТ СТРАЙК – ОНИКС» составил всего 1,003, что является наилучшим результатом среди всех приборов неразрушающего контроля бетона, применяемых нашей лабораторией.
Количество измерений (ударов), необходимых для вывода среднего значения на участке контроля, составило всего 9,3. А это значит, что количество «вылетающих» замеров, выходящих за отклонение в 10% (разброс значений), составляет всего 3% от общего количества замеров.
Малый разброс значений, возможность работать одной рукой, неприхотливость к шероховатости поверхности позволили работать быстро и получать достоверные результаты, «бьющиеся» с отрывом на любых поверхностях в любых пространственных положениях.
Выводы
МИТ СТРАЙК 225-1 подтвердил заявленную высокую точность и стабильность измерений. Вышеуказанные характеристики МИТ СТРАЙК 225-1 превосходят по всем параметрам известные нам приборы неразрушающего контроля бетона. В комплексе с приборами метода отрыва со скалыванием молоток Шмидта МИТ СТРАЙК 225-1 обеспечивает получение достоверных и неоспоримых результатов испытания бетона.
МИТ СТРАЙК 225-1 — цифровой склерометр по ГОСТ 22690-2015
Средний Kс = 1,003 (лучший показатель среди приборов НК). Энергия удара 2,207 Дж. Автоматический пересчёт в МПа. Работа одной рукой. Bluetooth, облако, статистика. Соответствие ГОСТ 22690-2015, GB/T 9138-2015, EN 12504-2:2021.
Ответы на частые вопросы
Что такое базовая градуировочная зависимость и почему её нужно проверять?
Это заводская математическая связь между косвенным показателем прибора (величина отскока бойка) и прочностью бетона (МПа). Она зашита в прибор производителем и не может быть изменена пользователем. Проверка адекватности нужна, чтобы убедиться, что базовая зависимость даёт точные результаты для конкретных условий и типа бетона. По ГОСТ 22690-2015 (п. 6.1.10) можно пользоваться базовой зависимостью без привязки, но только для получения ориентировочных значений.
Что такое коэффициент совпадения Kс и какое значение считается хорошим?
Kс — это отношение прочности, полученной прямым методом (ОСС), к прочности, полученной косвенным методом (МИТ СТРАЙК 225-1). Идеальное значение Kс = 1,0. Значения от 0,95 до 1,05 считаются отличным совпадением. У МИТ СТРАЙК 225-1 средний Kс = 1,003 по 34 замерам.
Почему МИТ СТРАЙК 225-1 точнее приборов на ударном импульсе?
МИТ СТРАЙК 225-1 использует метод упругого отскока с номинальной энергией удара 2,207 Дж — это значительно больше, чем у «низкоэнергетических» приборов. Такая энергия включает в работу заметную глубину защитного слоя бетона, за счёт чего боёк «бьёт» не только поверхностный слой, но и часть цементно-растворного камня — уменьшается разброс единичных значений и не требуются многочисленные повторные измерения на одном участке.
Каким ГОСТам и международным стандартам соответствует МИТ СТРАЙК 225-1?
МИТ СТРАЙК 225-1 разработан с учётом требований ГОСТ 22690-2015 (Россия), GB/T 9138-2015 (Китай) и EN 12504-2:2021 (Европа). Соответствует всем требованиям при выполнении привязки или установлении градуировочной зависимости.
Сколько ударов нужно делать на одном участке контроля?
По нашим испытаниям — в среднем 9,3 удара для получения достоверного среднего значения. Количество «вылетающих» замеров с отклонением более 10% составляет всего 3% от общего числа. Это в разы меньше, чем у большинства «низкоэнергетических» склерометров.
В каких условиях можно использовать МИТ СТРАЙК 225-1?
Испытания проводились в диапазоне температур от 0 °C до +43 °C, при широком диапазоне влажности прибрежных, горных и степных регионов (Крым, Краснодарский край). Прибор пригоден для контроля тяжёлого бетона классов В20-В35 возрастом от 7 суток до 3 месяцев с различными типами заполнителей и добавок.
Список использованной литературы
- ГОСТ 22690-2015. Бетоны. Определение прочности механическими методами неразрушающего контроля.
- Приложение Ж (ГОСТ 22690-2015). Определение градуировочных зависимостей и привязка градуировочных зависимостей.
Экспертный текст подготовлен испытательной лабораторией ООО «МАТТЕСТ» для сайта партнёрской компании ООО «М-Инструмент» (МАТТЕСТ ИНСТРУМЕНТ).
