Нормативный документ ГОСТ 22904-2023 «Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры» регламентирует магнитный метод определения толщины защитного слоя бетона и расположения арматуры в конструкциях.
Магнитный метод поиска арматуры работает для арматуры диаметром более 4 мм и в диапазоне толщин защитного слоя от 5 до 120 мм. При этом предел допускаемой погрешности измерения при определении расположения одиночной арматуры не должен быть более ±10 мм. Предел допускаемой погрешности измерения толщины защитного слоя принимается равным ±2 мм при толщине защитного слоя менее 30 мм и, например, ±5,5 мм при толщине защитного слоя, равной 100 мм.
Суть метода заключается в регистрации изменений магнитного (электромагнитного) поля прибора при взаимодействии со стальной арматурой. Данный метод измерений является косвенным по своей сути и, как любой непрямой метод измерений, требует проверки и уточнения заложенной заводом градуировочной зависимости. Методика установления индивидуальной градуировочной зависимости приведена в п. 7 и приложении Б ГОСТ 22904-2023.

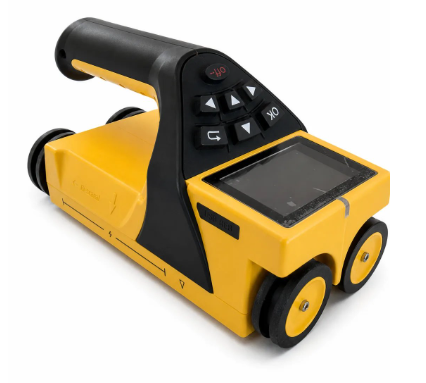

а) МИТ Армотрек 1-1

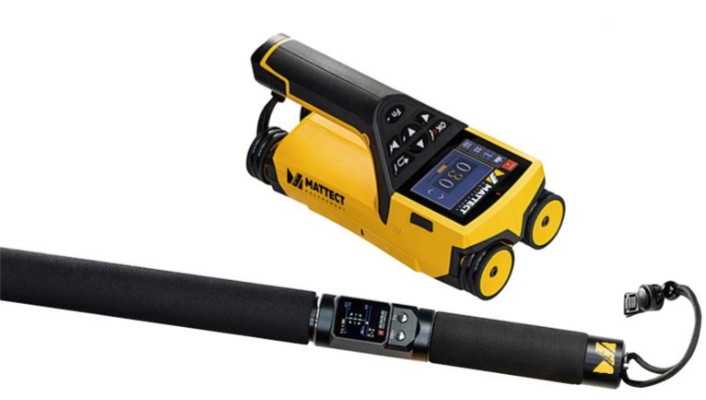

б) МИТ Армотрек 2-1
Рис. 1. Линейка приборов МИТ Армотрек
Современные магнитные приборы для поиска арматуры, например, такие как МИТ АРМОТРЕК, не требуют, как правило, установления индивидуальных градуировочных зависимостей и работают по принципу: «включил и сразу работаешь». Контрольные замеры диаметра и толщины защитного слоя выполняются на участках с прямым вскрытием или на специальном образце лишь с целью контроля стабильности и достоверности получаемых результатов в процессе работы.

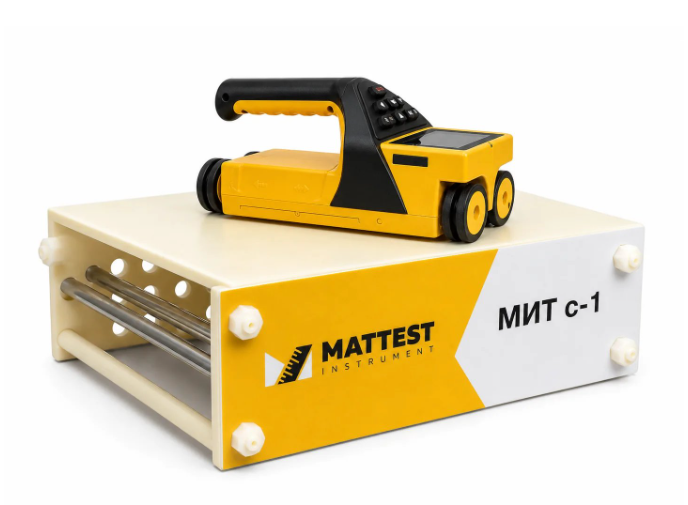

Рис. 2. Калибровочный образец МИТ с-1
Физика метода проста, но понимание ее важно для определения и учета погрешностей в работе с любыми приборами, основанными на магнитном методе измерения.
В основе метода лежит взаимодействие магнитного поля прибора с ферромагнитной арматурой. По сути, прибор измеряет изменение магнитного сопротивления (индуктивности) среды.
Приводим четыре ключевых физических аспекта:
Природа поля (низкочастотное или постоянное). Приборы создают переменное (обычно 5-100 кГц) или импульсное магнитное поле. Бетон и воздух для него «прозрачны» (магнитная проницаемость ≈ 1). А у стали проницаемость в 200 – 1000 раз выше. Линии поля как бы «втягиваются» в арматуру, изменяя индуктивность катушки датчика. Чем ближе стержень, тем сильнее изменение.
а) ферромагнетик (К>1)
б) парамагнетик (К=1)
Рис. 3. Магнетики
Экспоненциальное затухание – главный враг.
Напряженность поля убывает обратно пропорционально кубу расстояния (по закону диполя). А это значит, что стержень на глубине 20 мм дает сигнал в 8 раз сильнее, чем тот же стержень на глубине 40 мм. Поэтому метод точен для малых толщин (до 60 мм), а на глубине более 100 мм погрешность может резко возрастать.

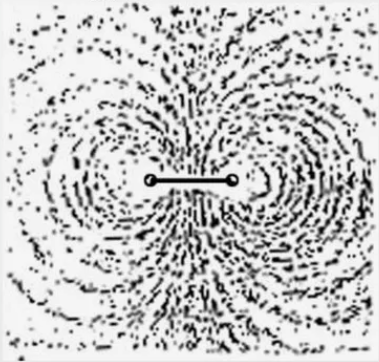

Рис. 4. Затухание магнитного поля
Влияние диаметра стержня (эффект «массы»).
Прибор измеряет не точку, а объемный магнитный поток. Если диаметр арматуры больше глубины залегания, сигнал максимальный. Если диаметр меньше – стержень не «захватывает» достаточно поля. Именно поэтому мы не можем точно измерить слой, не зная диаметра: при одном и том же сигнале это может быть Ø12 на глубине 30 мм или Ø20 на глубине 40 мм.
Краевой эффект и шаг сетки.
Магнитное поле не сфокусировано в точку – оно охватывает зону диаметром примерно в 1,5 – 2 раза больше глубины. Если расстояние между стержнями меньше этой зоны, их поля накладываются (суперпозиция). Прибор показывает усредненный сигнал – кажется, что арматура лежит выше, чем на самом деле.
При работе также стоит учитывать несколько следующих моментов:
После сварки, гибки, а также в процессе эксплуатации в стали арматуры накапливаются внутренние напряжения. Они «запирают» домены (микроскопические области с согласованными магнитными моментами), и возникает остаточная намагниченность. Такие стержни дают сигнал на 30-50% сильнее, чем стержень без напряжений. Поэтому при обследовании недостаточно лишь проверить прибор на калибровочном образце, а необходима и непосредственная проверка на вскрытом участке исследуемой конструкции.
Для магнитного метода вязальная проволока и закладные детали неотличимы от арматуры. Если под сеткой теплого пола лежит греющий кабель с металлической оплеткой, прибор покажет «арматуру», хотя там ее нет.
Прибор фиксирует не точное положение стержня, а максимум магнитного потока. Из-за того, что поле захватывает зону шириной в 1,5 глубины, реальный центр стержня может быть смещен на 5-10 мм от точки пика сигнала. Инженер «на опыте» всегда делает два прохода – вдоль и поперек, чтобы найти истинную ось.
Разобравшись с основными нюансами природы физики магнитного способа поиска арматуры, можно смело приступать к работе с прибором МИТ Армотрек. Применение современного прибора обеспечит получение инженером-лаборантом достоверных результатов испытаний.

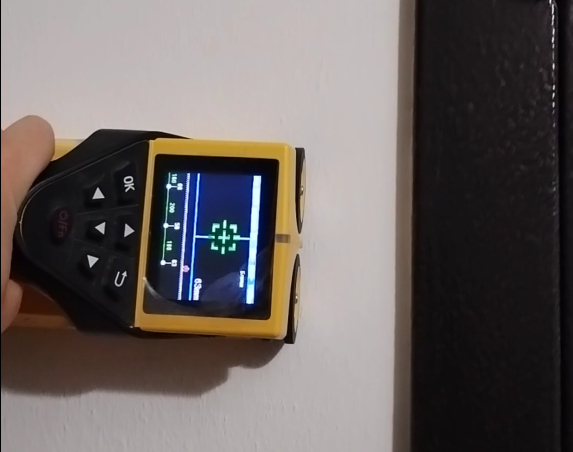

а) МИТ Армотрек 1-1

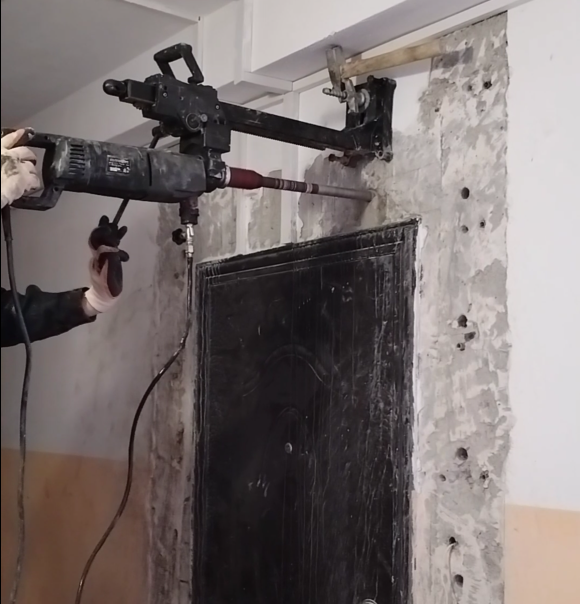

б) Буровые работы
Рис. 5. МИТ Армотрек 1-1 в поиске арматуры перед проведением буровых работ
